令和4年度上期午後
問題41
- ①の部分に設置する機器は。
- イ.配線用遮断器
- ロ.電磁接触器
- ハ.電磁開閉器
- ニ.漏電遮断器(過負荷保護付)
【解説】

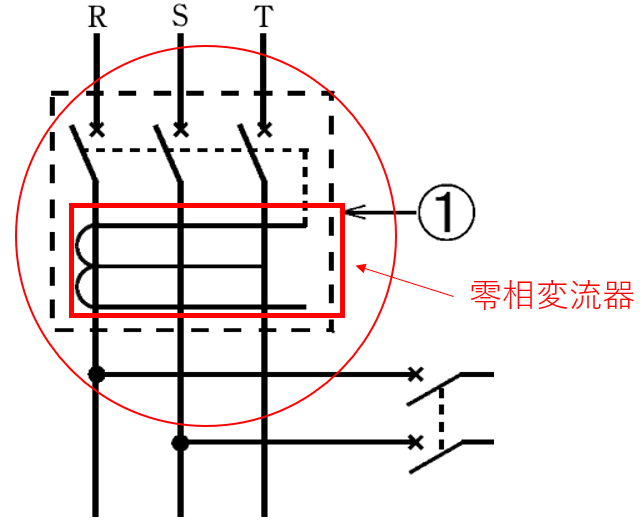

①の部分はこの部分です。
①の部分に零相変流器があります。
零相変流器があるのは漏電遮断器です。
【答え・ニ】
問題42
②で示す部分に使用される接点の図記号は。
【解説】
②の部分はこの部分です。
この回路は三相誘導電動機を、押しボタンで始動させる回路になります。
また②の部分はタイマーの設定時間により停止させます。
これはイ、ロ、ハ、二の記号の動作を覚えておかないと難しい問題ですが
ここにはロの記号を使います。
②の動作をもう少し詳しく解説すると
PBon(押しボタンを)を押すとモータが運転を開始し②のタイマーで設定した時間で回路の限時動作限時復帰の ブレーク接点が切れ、電磁接触器(MC)がOFFになりモータが停止します。
【答え・ロ】
問題43
- ③で示す接点の役割は。
- イ.押しボタンスイッチのチャタリング防止
- ロ.タイマの設定時間経過前に電動機が停止しないためのインタロック
- ハ.電磁接触器の自己保持
- ニ.押しボタンスイッチの故障防止
【解説】

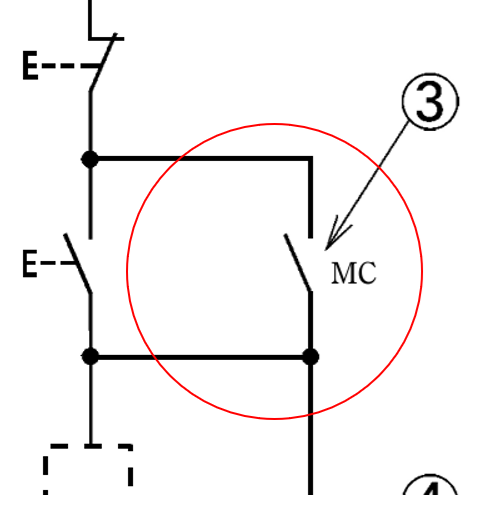

③の部分はこの部分です。

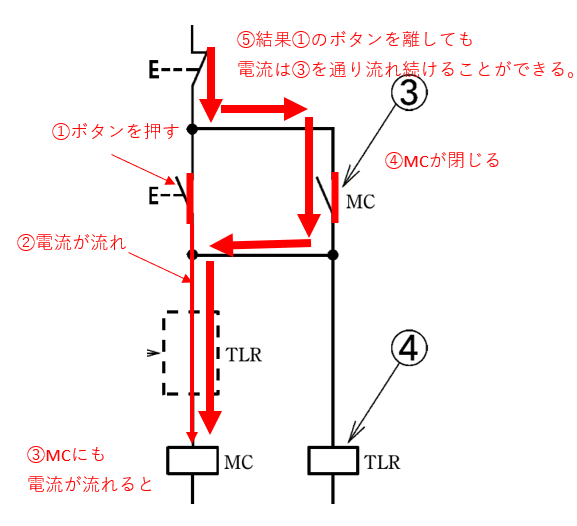

PBon(押しボタンを押すと②の下のMCリレーにも電流が流れて③のMCが閉じるのでPBonを離してもずっと電流が流れるということになります。
【答え・ハ】
問題44
④に設置する機器は。
【解説】
④の部分はこの部分です。

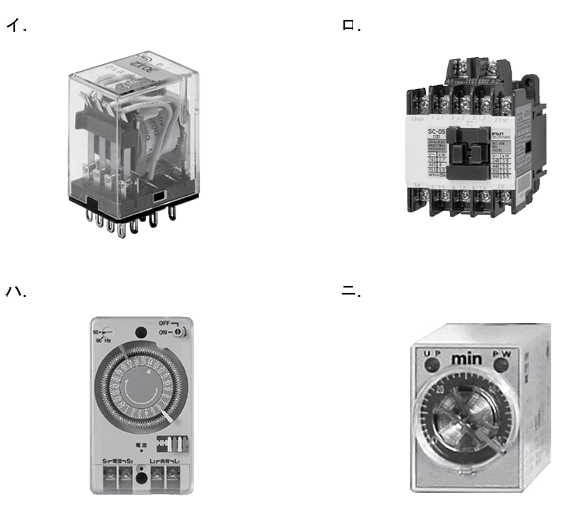

イはリレー
ロは電磁接触器
ハはタイムスイッチ
です。
【答え・ニ】
問題45
⑤で示す部分に使用されるブザーの図記号は。
【解説】

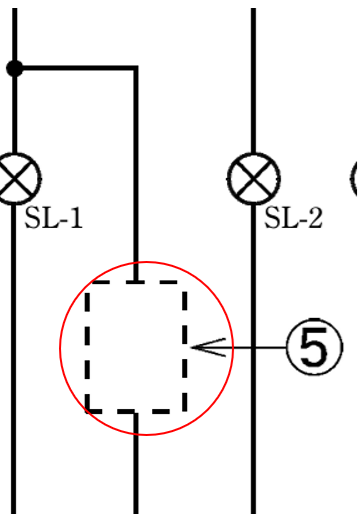

⑤の部分はこの部分です。
ブザーの記号はイです。
ハはベルで
ロと二はこんな記号私は知りません。
【答え・イ】
