令和4年度上期午後
問題30
- ①に示すケーブル終端接続部に関する記述として、不適切なものは。
- イ.ストレスコーンは雷サージ電圧が侵入したとき、ケーブルのストレスを緩和するためのものである。
- ロ.終端接続部の処理では端子部から雨水等がケーブル内部に侵入しないように処理する必要がある。
- ハ.ゴムとう管形屋外終端接続部にはストレスコーン部が内蔵されているので、あらためてストレスコーンを作る必要はない。
- ニ.耐塩害終端接続部の処理は海岸に近い場所等、塩害を受けるおそれがある場所に適用される。
【解説】

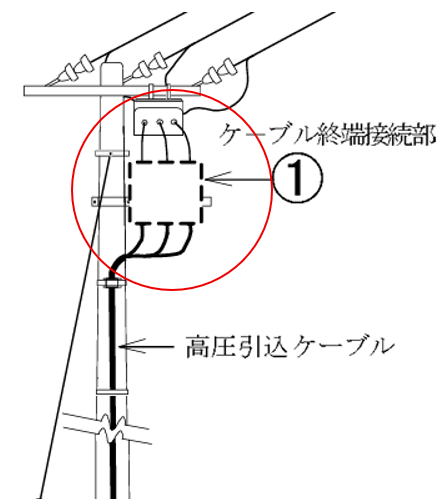

①の部分はこの部分です。
ストレスコーンの主な役割は
高圧ケーブルの終端において、遮へい層先端部分のケーブル絶縁体にかかる電位を緩和することにより、絶縁体の電気的破壊を防止します。
したがって
雷サージ電圧が侵入したときに、緩和するためのものではありません。
【答え・イ】
問題31
- ②に示す高圧引込の地中電線路の施工として、不適切なものは。
- イ.地中埋設管路長が20mであるため、物件の名称、管理者名及び電圧を表示した埋設表示シートの施設を省略した。
- ロ.高圧地中引込線を収める防護装置に鋼管を使用した管路式とし、地中埋設管路長が20mであるため、管路の接地を省略した。
- ハ.高圧地中引込線と地中弱電流電線との離隔が20mのため、高圧地中引込線を堅ろうな不燃性の管に収め、その菅が地中弱電流電線と直接接触しないように施設した。
- ニ.高圧地中引込線と低圧地中引込線との離隔を20mで施設した。
【解説】
②の部分はこの部分です。
高圧地中引込線を施設する場合は電圧の表示が省略できるのは15m以下の場合です。
イは20mとあるので省略はできません。
【答え・イ】
問題32
- ③に示す高圧ケーブルの施工として、不適切なものは。
- イ.高圧ケーブルの終端接続に6600VCVT用ゴムストレスコーン形屋内終端接続部の材料を使用した。
- ロ.高圧分岐ケーブル系統の地絡電流を検出するための零相変流器をR相とT相に設置した。
- ハ.高圧ケーブルの銅シールに、A種接地工事を施した。
- ニ.キュービクル内の高圧ケーブルの支持にケーブルブラケットを使用し、3線一括で固定した。
ただし、高圧ケーブルは6600VCVTケーブルを使用するものとする。
【解説】
③の部分はこの部分です。
零相変流器で高圧分岐ケーブル系統の地絡電流を検出するためにはR、S、T3本すべてのケーブルを通過させる必要があります。
【答え・ロ】
問題33
- ④に示す変圧器の防護又は、耐震対策等の施工に関する記述として、適切でないものは。
- イ.低圧母線に銅帯を使用したので、変圧器の振動等を考慮し、変圧器と低圧母線との接続には可とう導体を使用した。
- ロ.可とう導体は、地震時の振動でブッシングや母線に異常な力が加わらないよう十分なたるみを持たせ、かつ、振動や負荷側短絡時の電磁力で母線が短絡しないように施設した。
- ハ.変圧器を基礎に直接支持する場合のアンカーボルトは、移動、転倒を考慮して引き抜き力、せん断力の両方を検討して支持した。
- ニ.変圧器に防振装置を使用する場合は、地震時の移動を防止する耐震ストッパが必要である。耐震ストッパのアンカーボルトには、せん断力が加わるため、せん断力のみを検討して支持した。
【解説】

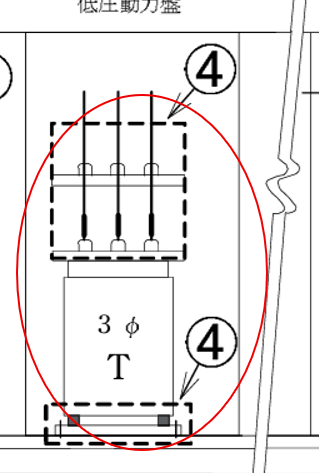

④の部分はこの部分です。
せん断力が加わるため、せん断力のみを検討して支持した。の部分が誤りです。
ハにも記載がある通り
アンカーボルトは、移動、転倒を考慮して引き抜き力、せん断力の両方を検討して支持しなければなりません。
【答え・ニ】
問題34
- ⑤で示す高圧進相コンデンサに用いる開閉装置は、自動力率調整装置により自動で開閉できるよう施設されている。このコンデンサ用開閉装置として、最も適切なものは。
- イ.高圧交流真空電磁接触器
- ロ.高圧交流真空遮断器
- ハ.高圧交流負荷開閉器
- ニ.高圧カットアウト
【解説】

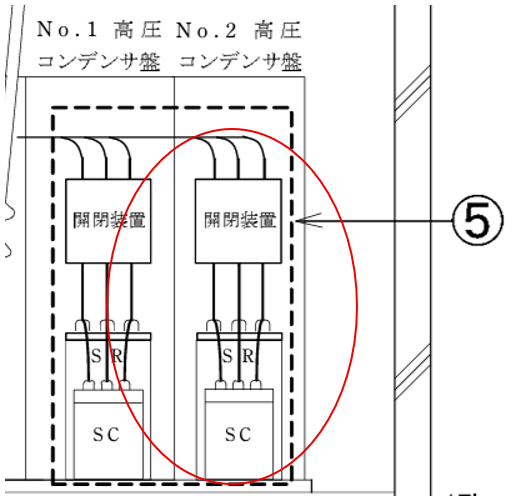

⑤の部分はこの部分です。
したがってイが正解です。
【答え・イ】
問題35
- 一般にB種接地抵抗値の計算式は。
- イ.300
- ロ.400
- ハ.500
- ニ.600
ただし、変圧器の高低圧混触により、低圧側電路の対地電圧が、150Vを超えた場合に、1秒以下で自動的に高圧側電路を遮断する装置を設けるときは、計算式の150Vは「 」Vとすることができる。
上記の空欄に当てはまる数値は。
【解説】
この問題は知識問題としてこのまま覚えておく必要があります。
答えは二の600Vとすることができます。
【答え・ニ】
