令和4年度上期午後
問題11
- トップランナー制度に関する記述について、誤っているものは。
- イ.トップランナー制度では、エネルギー消費効率の向上を目的として省エネルギー基準を導入している。
- ロ.トップランナー制度では、エネルギーを多く使用する機器ごとに、省エネルギー性能の向上を促すための目標基準を満たすことを、製造事業者と輸入事業者に対して求めている。
- ハ.電気機器として交流電動機は、全てトップランナー制度対象品である。
- ニ.電気機器として変圧器は、一部を除きトップランナー制度対象品である。
【解説】
ハが誤りです。
正しくは
電気機器として交流電動機は、一部を除きトップランナー制度対象品である。
トップランナー制度とは、対象となった機器でエネルギー消費効率が最も優れているものをトップランナーとして、その性能に技術開発の見通しを考慮して目標となる省エネ基準を定める制度です。
【答え・ハ】
問題12
- 定格電圧100V、定格消費電力1kWの電熱器を、電源電圧90Vで10分間使用したときの発生熱量[kJ]は。
- イ.292
- ロ.324
- ハ.486
- ニ.540
ただし、電熱器の抵抗の温度による変化は無視するものとする。
【解説】
まず
1kWの電熱器の抵抗R[Ω]を求めます。
1000[W]=E2 / R = 1002 / R = 10000 / R
R=10[Ω]
になります。
次に90Vになったときの消費電力は
P=E2 / R=902 / R = 8100 / 10 = 810[W]
になります。
次に熱量を求めます。
1秒間の電力[Ws]が1[J]になるので
1秒で810[J]の熱量が発生します。
10分間の熱量は
60秒 x 10分 x 810[J]=486,000[J]
になります。
問題では[kJ]で表さないといけないので
486[kJ]になります。
【答え・ハ】
問題13

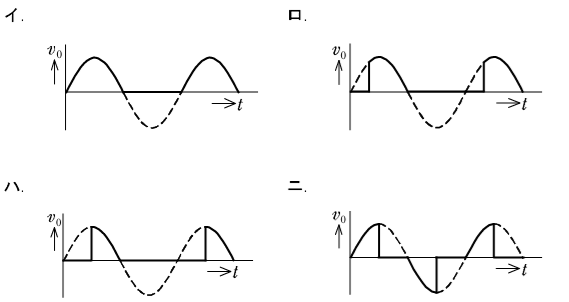

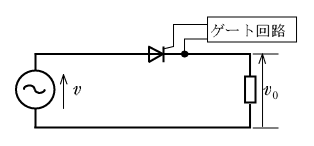

図に示すサイリスタ(逆阻止3端子サイリスタ)回路の出力電圧V0の波形として、得ることのできない波形は。ただし、電源電圧は正弦波交流とする。
【解説】

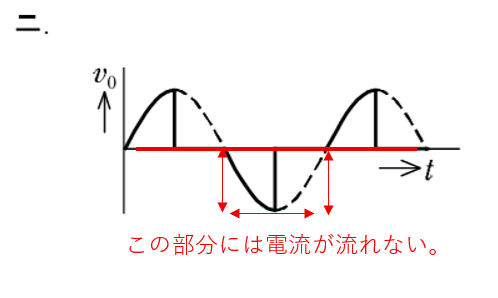

不適当なのは二です。
サイリスタは順方向に電流を流すダイオードにゲートを追加してゲートへの
電流を変化させて、流す電流を制御できます。
逆方向には電流が流れません。
二のみが逆方向に電流が流れています。
【答え・ニ】
問題14
- 写真に示すものの名称は。
- イ.金属ダクト
- ロ.バスダクト
- ハ.トロリーバスダクト
- ニ.銅帯
【解説】
写真に示すものはバスダクトです。
これは知識問題として覚えておいてください。
良く出題されています。
【答え・ロ】
問題15
- 写真に示す住宅用の分電盤において、矢印部分に一般的に設置される機器の名称は。
- イ.電磁開閉器
- ロ.漏電遮断器(過負荷保護付)
- ハ.配線用遮断器
- ニ.避雷器
【解説】
正しいのはロの漏電遮断器(過負荷保護付)です。
イと二については明らかにおかしいと想像がつくと思います。
ロとハで迷われると思いますが漏電遮断器(過負荷保護付)が正しいです。
【答え・ロ】
