令和4年午前過去問題解説
問題46
- ⑥で示す図記号の器具の名称は。
- イ.試験用端子(電流端子)
- ロ.試験用電流切替スイッチ
- ハ.試験用端子(電圧端子)
- ニ.試験用電圧切替スイッチ
【解説】
⑥の部分はこの部分です。
また試験用端子に電圧に行ってますので電圧端子になります。
試験端子は試験作業や表示校正等に使用される端子です。
したがってハです。
【答え・ハ】
問題47
⑦に設置する機器として、一般的に使用されるものの図記号は。
【解説】

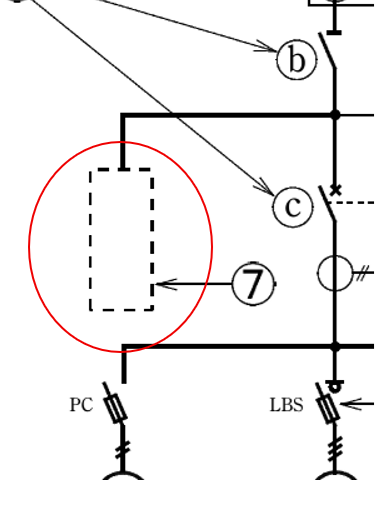

⑦の部分はこの部分です。
高圧避雷器の前には断路器を設置します。
断路器の器具はハになります。
イは電磁開閉器です。
ロは遮断器です。
二は負荷開閉器(LBS)です。
【答え・ハ】
問題48
- ⑧で示す機器の名称は。
- イ.限流ヒューズ付高圧交流遮断器
- ロ.ヒューズ付高圧カットアウト
- ハ.限流ヒューズ付高圧交流負荷開閉器
- ニ.ヒューズ付断路器
【解説】

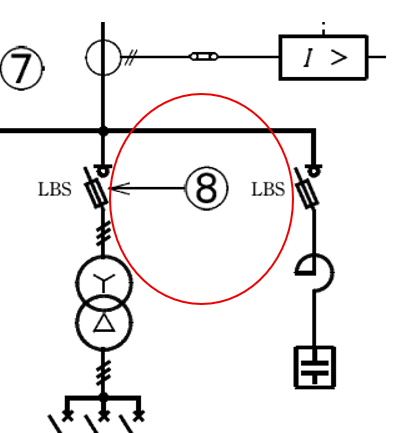

⑧の部分はこの部分です。
【答え・ハ】
問題49
⑨で示す部分に使用するCVTケーブルとして、適切なものは。
【解説】

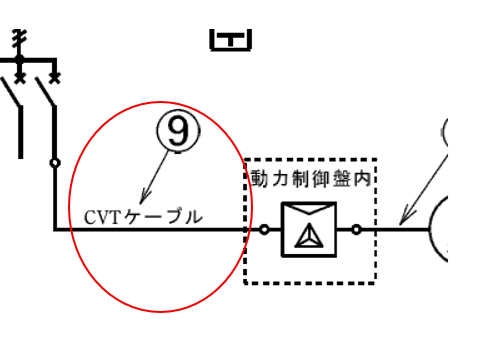

⑨の部分はこの部分です。

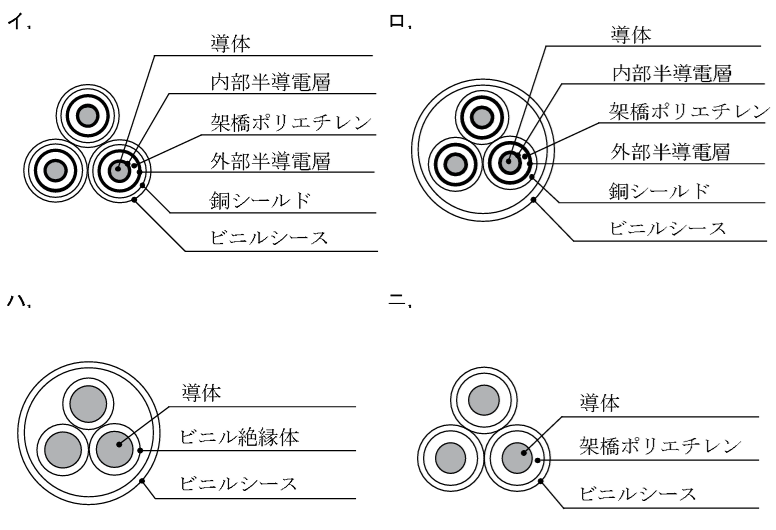

写真の
イは高圧用CVTケーブルです。
ロは高圧用CVケーブルです。
ハは低圧用のVVRケーブルです。
二は低圧用のCVTケーブルになります。
⑨の部分は低圧側配線になります。
CVTケーブルは二になります。
【答え・ニ】
問題50
- ⑩で示す動力制御盤内から電動機に至る配線で、必要とする電線本数(心線数)は。
- イ.3
- ロ.4
- ハ.5
- ニ.6
【解説】

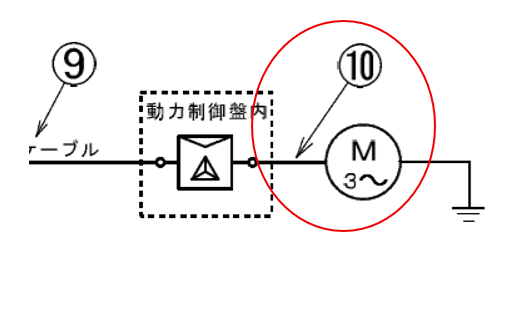

⑩の部分はこの部分です。
以下のような配線になり6本必要です。
【答え・ニ】
