令和4年午前過去問題解説
問題30
- ①に示す地絡継電装置付き高圧交流負荷開閉器(UGS)に関する記述として、不適切なものは。
- イ.電路に地絡が生じた場合、自動的に電路が遮断する機能を内蔵している。
- ロ.定格短時間耐電流は、系統(受電点)の短絡電流以上のものを選定する。
- ハ.短絡事故を遮断する能力を有する必要がある。
- ニ.波及事故を防止するため、一般送配電事業者の地絡保護継電装置と動作協調をとる必要がある。
【解説】

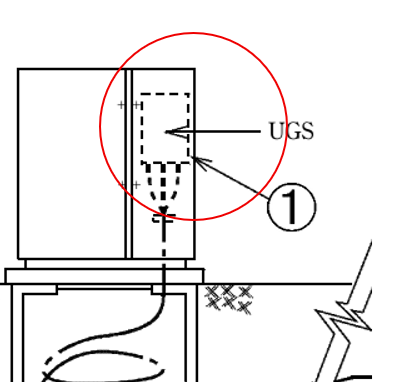

①の部分はこの部分です。
UGSとはその名の通り地絡継電装置付き高圧交流負荷開閉器ですので短絡事故を遮断する為のものではありません。
したがってハが誤りです。
UGSは短絡電流は遮断できませんが、負荷電流の開閉及び事故(短絡)電流の通電が可能。
地絡電流と組み合わせることにより、高圧受電設備の責任分界点の区分開閉器として用いられる。
【答え・ハ】
問題31
- ②に示す構内の高圧地中引込線を施設する場合の施工方法として、不適切なものは。
- イ.地中電線に堅ろうながい装を有するケーブルを使用し、埋設深さ(土冠)を1.2mとした。
- ロ.地中電線を収める防護装置に鋼管を使用した管路式とし、管路の接地を省略した。
- ハ.地中電線を収める防護装置に波付硬質合成樹脂管(FEP)を使用した。
- ニ.地中電線路を直接埋設式により施設し、長さが20mであったので電圧の表示を省略した。
【解説】
②の部分はこの部分です。
電技解釈120条に以下のような記載があります。
地中電線路を直接埋設式により施設し、長さが15m以下の場合は電圧の表示を省略できる。
したがって20mでは省略できません。二が誤りです。
【答え・ニ】
問題32
- ③に示す電路及び接地工事の施工として、不適切なものは。
- イ.建築物内への地中引込の壁貫通に防水鋳鉄管を使用した。
- ロ.電気室内の高圧引込ケーブルの防護管(管の長さが2mの厚鋼電線管)の接地工事を省略した。
- ハ.ピット内の高圧引込ケーブルの支持に樹脂製のクリートを使用した。
- ニ.接地端子盤への接地線の立上りに硬質ポリ塩化ビニル電線管を使用した。
【解説】

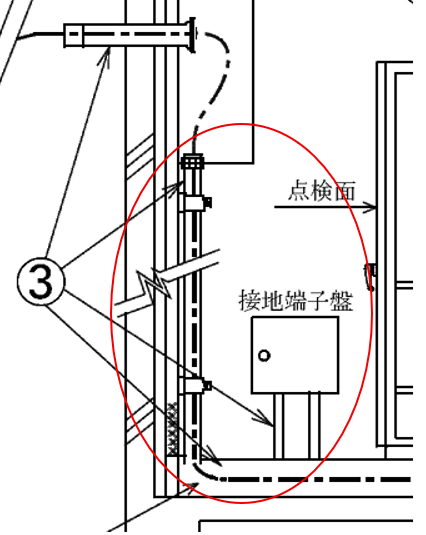

③の部分はこの部分です。
この問題はロが誤りです。
ロに以下のような記述があります。
高圧引込ケーブルの防護管
とあります。
高圧引込ケーブルの防護管にはA種接地工事が必要になります。
基本A種接地工事は省略できません。
【答え・ロ】
問題33
- ④に示すケーブルラックの施工に関する記述として、誤っているものは。
- イ.ケーブルラックの長さが15mであったが、乾燥した場所であったため、D種接地工事を省略した。
- ロ.ケーブルラックは、ケーブル重量に十分耐える構造とし、天井コンクリートスラブからアンカーボルトで吊り、堅固に施設した。
- ハ.同一のケーブルラックに電灯幹線と動力幹線のケーブルを布設する場合、両者の間にセパレートを設けなくてもよい。
- ニ.ケーブルラックが受電室の壁を貫通する部分は、火炎延焼防止に必要な防火措置を施した。
【解説】

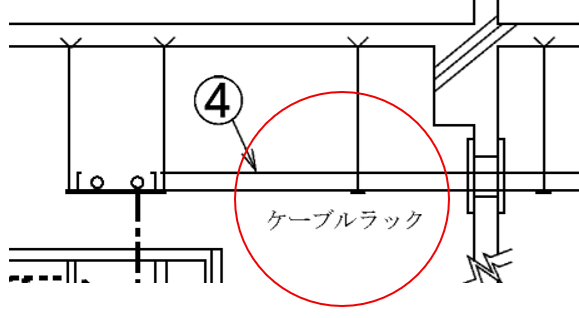

④の部分はこの部分です。
ケーブルラックの長さが15mの場合は、D種接地工事を省略できません。
省略できるのは4m以下の場合です。
D種接地工事が省略できるのは
- 金属部分が4m以下で乾燥した場所に施設する場合
- 対地電圧が150V以下で、金属部分が8m以下で乾燥した場所に施設する場合
- 対地電圧が150V以下で、接触防護措置を施設した場合
ケーブルラックの接地工事は
使用電圧が300V以下の場合はD種接地工事が必要
300Vを超える場合ははC種接地工事が必要
になります。
【答え・イ】
問題34
- ⑤に示す高圧受電設備の絶縁耐力試験に関する記述として、不適切なものは。
- イ.交流絶縁耐力試験は、最大使用電圧の1.5倍の電圧を連続して10分間加え、これに耐える必要がある。
- ロ.ケーブルの絶縁耐力試験を直流で行う場合の試験電圧は、交流の1.5倍である。
- ハ.ケーブルが長く静電容量が大きいため、リアクトルを使用して試験用電源の容量を軽減した。
- ニ.絶縁耐力試験の前後には、1000V以上の絶縁抵抗計による絶縁抵抗測定と安全確認が必要である。
【解説】

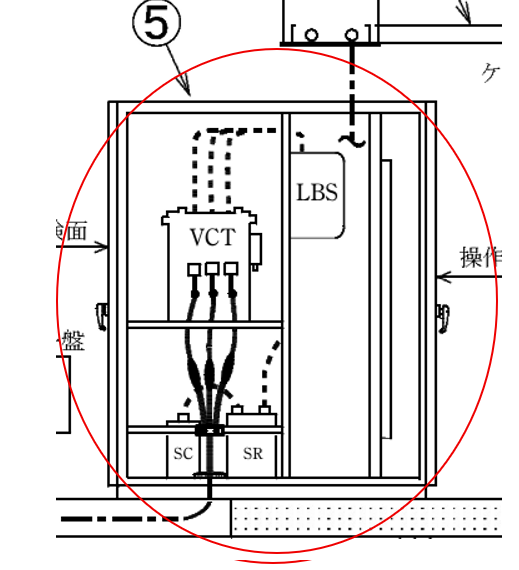

⑤の部分はこの部分です。
誤っているのはロです。
ケーブルの絶縁耐力試験を直流で行う場合の試験電圧は、交流の2倍です。
| 種類 | 試験電圧 | 時間 |
|---|---|---|
| 電路 | 直流で行う場合の試験電圧は、交流の2倍 交流で行う場合の試験電圧は、最大使用電圧の1.5倍 | 連続10分間 |
| 変圧器、遮断器 電動機、発電機 | 最大使用電圧の1.5倍の交流電圧 | 連続10分間 |
公称電圧＝使用電圧
最大使用電圧=公称電圧1.15/1.1V
つまり
例えば公称電圧が6,600Vの最大使用電圧は
6,600V x 1.15/1.1=6,900V
になります。
【答え・ロ】
問題35
- 「電気設備の技術基準の解釈」において、D種接地工事に関する記述として、誤っているものは。
- イ.D種接地工事を施す金属体と大地との間の電気抵抗値が10Ω以下でなければ、D種接地工事を施したものとみなされる。
- ロ.接地抵抗値は、低圧電路において、地絡を施設するときは、500Ω以下であること。
- ハ.接地抵抗値は、100Ω以下であること。
- ニ.接地線は故障の際に流れる電流を安全に通じることができるものであること。
【解説】
上の表でもわかるように
D種接地工事は100Ω以下、0.5秒以内に動作する漏電遮断器を施設する場合は500Ω以下です。
イの記述はあやまりです。
【答え・イ】
