令和4年午前過去問題解説
問題21
- 高圧母線に取り付けられた、通電中の変流器の二次側回路に接続されている電流計を取り外す場合の手順として、適切なものは。
- イ.変流器の二次側端子の一方を接地した後、電流計を取り外す。
- ロ.電流計を取り外した後、変流器の二次側を短絡する。
- ハ.変流器の二次側を短絡した後、電流計を取り外す。
- ニ.電流計を取り外した後、変流器の二次側端子の一方を接地する。
【解説】
適切な方法は変流器の二次側端子を短絡した後、電流計を取り外す。
行ってはいけないことは
計器用変流器の一次電流が流れているときに、二次側を開放すること。
二次巻き線が絶縁破壊します。
【答え・ハ】
問題22
- 写真に示す品物の用途は。
- イ.容量300kV・A未満の変圧器の一次側保護装置として用いられる。
- ロ.保護継電器と組み合わせて、遮断器として用いる。
- ハ.電力ヒューズと組み合わせて、高圧交流負荷開閉器として用いる。
- ニ.停電作業などの際に、電路を閉路しておく装置として用いられる。
【解説】

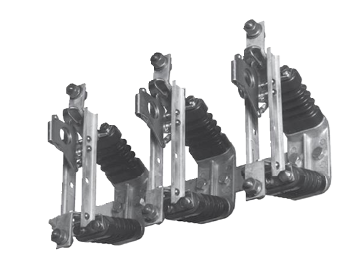

写真は断路器です。
よくディスコンと呼ばれているものです。
断路器は、電力回路 の無負荷時の 電圧 を開閉する 電力機器 である。
したがって一番近いのは二です。
【答え・二】
問題23
- 写真の機器の矢印で示す部分の主な役割は。
- イ.高圧電路の地絡保護
- ロ.高圧電路の過電圧保護
- ハ.高圧電路の高調波電流抑制
- ニ.高圧電路の短絡保護
【解説】

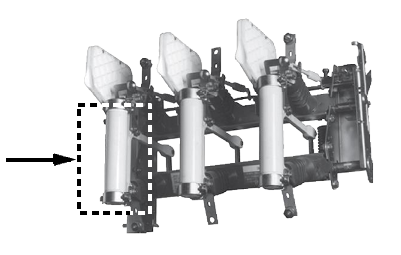

写真は高圧限流ヒューズです。
高圧限流ヒューズは高圧電路の短絡保護を行います。
【答え・二】
問題24
- 600V以下で使用される電線又はケーブルの記号に関する記述として誤っているものは。
- イ.IVとは、主に屋内配線に使用する塩化ビニル樹脂を主体としたコンパウンドで絶縁された単心(単線、より線)の絶縁電線である。
- ロ.DVとは、主に架空引込線に使用する塩化ビニル樹脂を主体としたコンパウンドで絶縁された多心の絶縁電線である。
- ハ.VVFとは、移動用電気機器の電源回路などに使用される塩化ビニル樹脂を主体としたコンパウンドを絶縁体およびシースとするビニル絶縁ビニルキャプタイヤケーブルである。
- ニ.CVとは、架橋ポリエチレンで絶縁し、塩化ビニル樹脂を主体としたコンパウンドでシースを施した架橋ポリエチレン絶縁ビニルシースケーブルである。
【解説】
ハが誤りです。
VVFとは600V ビニル絶縁ビニルシース平形ケーブルのことです。
キャプタイヤケーブルではありません。
【答え・ハ】
問題25

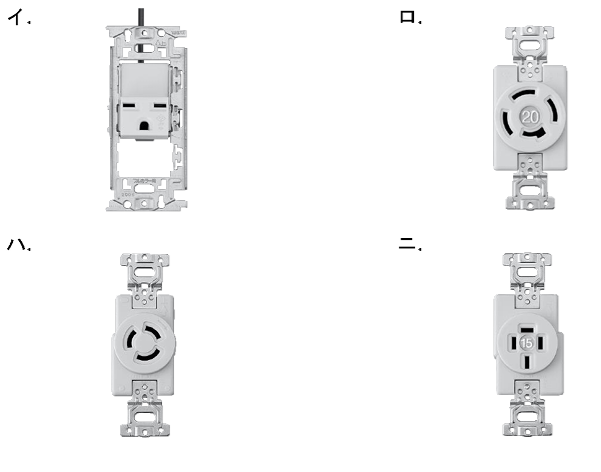

写真に示す配線器具(コンセント)で200Vの回路に使用できないものは。
【解説】
200Vで使用できないのはハです。
ハは100V15A引掛型です。
【答え・ハ】
- イは200V15A接地極付
- ロは三相200V20A引掛型
- 二は三相200V15A接地極付
