令和3年度午後
図は、高圧受電設備の単線結線図である。この図の矢印で示す10箇所に関する各問いには、4通りの答え(イ,ロ,ハ,ニ)が書いてある。
それぞれの問いに対して,答えを1つ選びなさい。
(注) 図において,問いに直接関係のない部分等は,省略又は簡略化してある。
問題41
- ①に設置する機器は。
【解説】
①で設置する機器はイの地絡継電装置付き高圧交流負荷開閉器です。
地絡事故を検出して、負荷開閉器を開放する。
【答え・イ】
問題42
- ②で示す部分に設置する機器の図記号と文字記号(略語)の組合せとして、正しいものは。
【解説】
②はニの地絡方向継電器です。
【答え・ニ】
問題43
- ③の部分の電線本数(心線数)は。
- イ.2又は3
- ロ.4又は5
- ハ.6又は7
- ニ.8又は9
【解説】

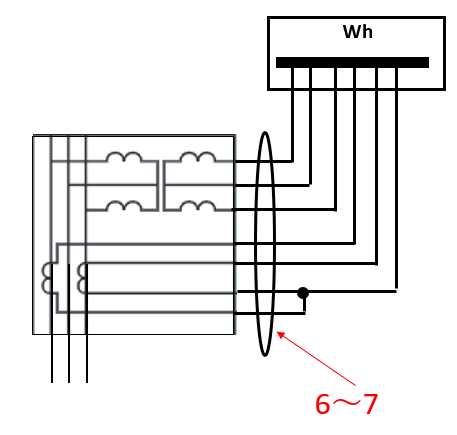

電力需給用計器用変成器(VCT)と電力量計(Wh)の結線は6又は7です。
【答え・ハ】
問題44
- ④の部分に施設する機器と使用する本数は。
【解説】
計器用変圧器で2台をV結線にして使用するのでヒューズは4本である。
【答え・イ】
問題45
- ⑤に設置する機器の役割は。
- イ.電流計で電流を測定するために適切な電流値に変流する。
- ロ.1個の電流計で負荷電流と地絡電流を測定するために切り替える。
- ハ.1個の電流計で各相の電流を測定するために相を切り替える。
- ニ.大電流から電流計を保護する。
【解説】
⑤は電流計切替スイッチです。
ハの説明の通り。
1個の電流計で各相の電流を測定するために相を切り替える。
【答え・ハ】
