令和3年度午前

問題26

写真に示すもののうち、CVT150mm²のケーブルを、ケーブルラック上に延線する作業で、一般的に使用されないものは。

•

•

•

•

ハは油圧式ペンダで、太い金属管を曲げると機に用いるものです。
ケーブルを延線する作業では使用しません。
イはケーブルジャッキで、ケーブルを巻いてあるドラムを支持して回転するようにする。
ロは延線ローラで、ケーブルを延線する際にケーブルをローラに通して、スムーズに延線することができるようにするものである。
ニは延線グリップとより返し(戻し)金物で、ケーブルを延線する際にケーブル固定し、ねじれないようにするものである。

【答え・ハ】

問題27

使用電圧300V以下のケーブル工事による低圧屋内配線において、不適切なものは。
• イ.架橋ポリエチレン絶縁ビニルシースケーブルをガス管と接触しないように施設した。
• ロ.ビニル絶縁ビニルシースケーブル(丸形)を造営材の側面に沿って、支持点間を3mにして施設した。
• ハ.乾燥した場所で長さ2mの金属製の防護管に収めたので、防護管のD種接地工事を省略した。
• ニ.点検できる隠ぺい場所にビニルキャプタイヤケーブルを使用して施設した。

ロは
ビニル絶縁ビニルシースケーブル(丸形)を造営材の側面に沿って、支持点間を3m以下にして施設しなければならない。

【答え・ロ】

問題28

可燃性ガスが存在する場所に低圧屋内電気設備を施設する施工方法として、不適切なものは。
• イ.スイッチ、コンセントは、電気機械器具防爆構造規格に適合するものを使用した。
• ロ.可搬形機器の移動電線には、接続点のない3種クロロプレンキャプタイヤケーブルを使用した。
• ハ.金属管工事により施工し、厚鋼電線管を使用した。

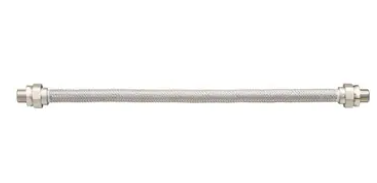

• ニ.金属管工事により施工し、電動機の端子箱との可とう性を必要とする接続部に金属製可とう電線管を使用した。

電技解釈第176条(可燃性ガス等の存在する場所の施設)による。
金属管工事により施工した場合、電動機に接続する部分で可とう性を必要とする接続部には、耐圧防爆型等の フレキシブルフィッチングを使用しなければならない。

【答え・ニ】

問題29

展開した場所のバスダクト工事に関する記述として、誤っているものは。
• イ.低圧屋内配線の使用電圧が、400Vで、かつ、接触防護措置を施したので、ダクトにはD種接地工事を施した。
• ロ.低圧屋内配線の使用電圧が200Vで、かつ、湿気が多い場所での施設なので、屋外用バスダクトを使用し、バスダクト内部に水が侵入してたまらないようにした。
• ハ.低圧屋内配線の使用電圧が200Vで、かつ、接触防護措置を施したので、ダクトの接地工事を省略した。
• ニ.ダクトを造営材に取り付ける際、ダクトの支持点間の距離を2mとして施設した。

ダクトの接地工事を省略できないので誤りはハです。

【答え・ハ】
