令和3年度午前
問題21
- 高圧受電設備に雷その他による異常な過大電圧が加わった場合の避雷器の機能として、適切なものは。
- イ.過大電圧に伴う電流を大地へ分流することによって過大電圧を制限し、過大電圧が過ぎ去った後に、電路を速やかに健全な状態に回復させる。
- ロ.過大電圧が侵入した相を強制的に切り離し回復を正常に保つ。
- ハ.内部の限流ヒューズが溶断して、保護すべき電気機器を電源から切り離す。
- ニ.電源から保護すべき電気機器を一時的に切り離し、過大電圧が過ぎ去った後に再び接続する。
【解説】
正しいのはイです。
ロとニは切り離しは誤りです。ハの限流ヒューズが溶断しては誤りです。
【答え・イ】
問題22
- 写真に示す機器の文字記号(略語)は。
- イ.DS
- ロ.PAS
- ハ.LBS
- ニ.VCB
【解説】
写真に示すのはニで高圧真空遮断器です。
【答え・ニ】
問題23
- 写真に示す品物の名称は。
- イ.高圧ピンがいし
- ロ.長幹がいし
- ハ.高圧耐張がいし
- ニ.高圧中実がいし
【解説】
ハは高圧耐張がいしです。
【答え・ハ】
問題24
- 配線器具に関する記述として、誤っているものは。
- イ.遅延スイッチは、操作部を「切り操作」した後、遅れて動作するスイッチで、トイレの換気扇などに使用される。
- ロ.熱線式自動スイッチは、人体の体温等を検知し自動的に開閉するスイッチで、玄関灯などに使用される。
- ハ.引掛形コンセントは、刃受けが円孤状で、専用のプラグを回転させることによって抜けない構造としたものである。

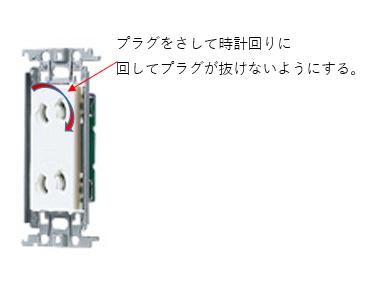

- ニ.抜止形コンセントは、プラグを回転させることによって容易に抜けない構造としたもので、専用のプラグを使用する。
【解説】
抜止形コンセントは、プラグを回転させることによって容易に抜けない構造としたものですが専用プラグではなく普通の一般的なコンセントを使用します。
【答え・ニ】
問題25
- 600Vビニル絶縁電線の許容電流(連続使用時)に関する記述として、適切なものは。
- イ.電流による発熱により、電線の絶縁物が著しい劣化をきたさないようにするための限界の電流値。
- ロ.電流による発熱により、絶縁物の温度が80℃となる時の電流値。
- ハ.電流による発熱により、電線が溶断する時の電流値。
- ニ.電圧降下を許容範囲に収めるための最大の電流値。
【解説】
正しいのはイです。
600Vビニル絶縁電線の許容電流は絶縁物が著しい劣化をきたさない。
【答え・イ】
