令和3年度午前
問題16
- 火力発電所で採用されている大気汚染を防止する環境対策として、誤っているものは。
- イ.電気集じん器を用いて二酸化炭素の排出を抑制する。
- ロ.排煙脱硝装置を用いて窒素酸化物を除去する。
- ハ.排煙脱流装置を用いて硫黄酸化物を除去する。
- ニ.液化天然ガス(LNG)など硫黄酸化物をほとんど排出しない燃料を使用する。
【解説】
イが誤りです。
イは二酸化炭素ではなく
ばいじんの排出を抑制する。
【答え・イ】
問題17
- 架空送電線の雷害対策として、誤っているものは。
- イ.架空地線を設置する。
- ロ.避雷器を設置する。
- ハ.電線相互に相間スペーサを取り付ける。
- ニ.がいしにアークホンを取り付ける。
【解説】
ハが誤りです。
ハは振動対策です。
【答え・ハ】
問題18
- 水平径間120mの架空送電線がある。電線1m当たりの重量が20N/m、水平引張強さが12000Nのとき、電線のたるみD[m]は。
- イ.2
- ロ.3
- ハ.4
- ニ.5
【解説】

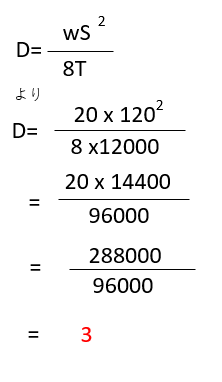

架空送電線路の電線のたるみD[m]は、電線1m当たりの重量w[N/m]、径間の距離S[m]、電線の水平張力T[N]とすると、次式で求められる。
【答え・ロ】
問題19
- 高調波に関する記述として、誤っているものは。
- イ.電力系統の電圧、電流に含まれる高調波は、第5次、第7次などの比較的周波数の低い成分が大半である。
- ロ.インバータは高調波の発生源にならない。
- ハ.高圧進相コンデンサには高調波対策として、直列リアクトルを設置することが望ましい。
- ニ.高調波は、電動機に過熱などの影響を与えることがある。
【解説】
ロが誤りです。
インバータは高調波の発生源になります。
【答え・ロ】
問題20
- 交称電圧6.6kVの高圧受電設備に使用する高圧交流遮断器(定格電圧7.2kV、定格遮断電流12.5kA、定格電流600A)の遮断容量[MV・A]は。
- イ.80
- ロ.100
- ハ.130
- ニ.160
【解説】
遮断容量Ps[MV・A]、交称電圧V、定格遮断電流Isとすると以下の式で表されます。
Ps=√3VIs
√3 x 7.2 x 103 x 12.5 x 103[VA]
160[MV・A]
【答え・ニ】
