令和3年度午前
問題11
- 床面上2mの高さに、光度1000cdの点光源がある。点光源直下の床面照度[lx]は。
- イ.250
- ロ.500
- ハ.750
- ニ.1000
【解説】
照度E、高さh、光度Iとすると
【答え・イ】
問題12
- 変圧器の損失に関する記述として、誤っているものは。
- イ.銅損と鉄損が等しいときに変圧器の効率が最大となる。
- ロ.無負荷損の大部分は鉄損である。
- ハ.鉄損にはヒステリシス損と渦電流損がある。
- ニ.負荷電流が2倍になれば銅損は2倍になる。
【解説】
負荷電流が2倍になれば銅損は2 x 2=4倍になる。
【答え・ニ】

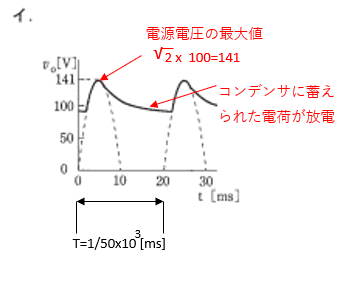

問題13
- 図のような整流回路において、電圧V0の波形は。
ただし、電源電圧vは実効値100V、周波数50Hzの正弦波とする
【解説】
【答え・イ】
これは平滑回路付半波整流回路である。
問題14
- 写真に示す電磁調理器(IH 調理器)の加熱原理は。
- イ.誘導加熱
- ロ.誘電加熱
- ハ.抵抗加熱
- ニ.赤外線加熱
【解説】
【答え・イ】
電磁調理器は、商用電力をインバータにより数十kHzに変換した交流を電源とする誘導加熱を利用したものです。あとよく出題されやすいのが電子レンジの加熱方式ですが
電子レンジは誘電体損による加熱を利用した誘電加熱です。

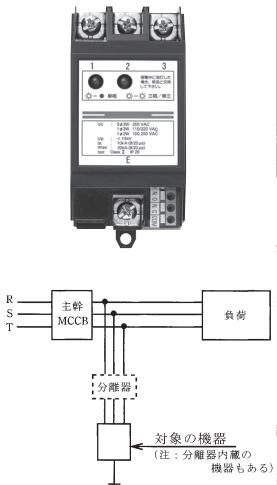

問題15
- 写真に示す雷保護用として施設される機器の名称は。
- イ.地絡継電器
- ロ.漏電遮断器
- ハ.漏電監視装置
- ニ.サージ防護デバイス(SPD)
【解説】
イ.地絡、ロ.漏電、ハ.漏電
なので残っているニです。
【答え・ニ】
