平成30年度
問題11
- 巻上荷重W[kN]の物体を毎秒v[m]の速度で巻き上げているとき、この巻上用電動機の出力[kW]を示す式は。
ただし、巻上機の効率はη[%]であるとする。
【解説】

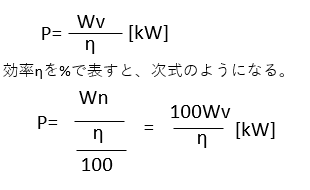

巻上荷重W[kN]の物体をv[m/s]の速度で巻上げているとき、巻上機の効率をη(少数)とすると、巻上用電動機の出力P[kW]は次式で示される。
【答え・イ】
問題12
- 変圧器の鉄損に関する記述として、正しいものは。
- イ.電源の周波数が変化しても鉄損は一定である。
- ロ.一次電圧が高くなると鉄損は増加する。
- ハ.鉄損はうず電流損より小さい。
- ニ.鉄損はヒステリシス損より小さい。
【解説】
イとロについては鉄損は電圧の2乗に比例し、周波数に反比例します。
従ってイが誤りでロが正しい説明です。
ハとニについてはうず電流損とヒステリシス損を合わせたものが鉄損なので誤りの記述です。
【答え・ロ】
問題13
- 蓄電池に関する記述として、正しいものは。
- イ.鉛蓄電池の電解液は、希硫酸である。
- ロ.アルカリ蓄電池の放電の程度を知るためには、電解液の比重を測定する。
- ハ.アルカリ蓄電池は、過放電すると充電が不可能になる。
- ニ.単一セルの起電力は、鉛蓄電池よりアルカリ蓄電池の方が高い。
【解説】
イが正しい。
鉛蓄電池の電解液は、希硫酸である。
ロは鉛蓄電池の説明です。
鉛蓄電池の場合には電解液の比重を測定することで放電の程度を調べられる。
ハはアルカリ蓄電池は、過放電しても充電が可能であるため誤りです。
ニは単一セルの起電力は、鉛蓄電池が2Vなのに対し、アルカリ蓄電池は1.5Vであるため誤りです。
【答え・イ】
問題14
- 写真に示すものの名称は。
- イ.金属ダクト
- ロ.バスダクト
- ハ.トロリーバスダクト
- ニ.銅帯
【解説】
写真で示されているのは、バスダクトです。
金属ダクトとの違いとしてボルトの有無などが挙げられます。
バスダクトは、導体にアルミ導体又は銅導体を用い、大電流を流す幹線と使用される。
【答え・ロ】
問題15
- 写真に示すモールド変圧器の矢印部分の名称は。
- イ.タップ切替端子
- ロ.耐震固定端部
- ハ.一次（高電圧側）端子
- ニ.二次（低電圧側）端子
【解説】
モールド変圧器の矢印の部分は、二次（低電圧側）端子です。
- 丸い部分が付いている部分：一次（高電圧側）端子
- 丸い部分：タップ切替端子
- 下の部分：耐震固定端部（防振ゴム、ストリッパ等を取り付けます）
【答え・ニ】
