令和2年度
問題11
- 「日本産業規格（ JIS ）」では照明設計基準の一つとして、維持照度の推奨値を示している。同規格で示す学校の教室（机上面）における維持照度の推奨値［lx］は。
- イ.30
- ロ.300
- ハ.900
- ニ.1300
【解説】
JIS照度基準(JIS Z 9110：2010)より
学校の教室(机上面)の維持照度の推奨は300lxです。
- 製図室・・・750lx
- 電子計算機室・・・500lx
- 教室・・・・・・・300lx
- 体育館・・・・・・300lx
- 講堂・・・・・・・200lx
【答え・ロ】
問題12

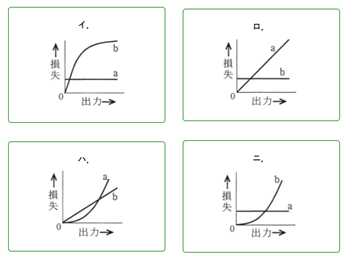

- 変圧器の出力に対する損失の特性曲線において、aが鉄損、bが銅損を表す特性曲線として、正しいものは。
- イ.
- ロ.
- ハ.
- ニ.
【解説】
鉄損は、負荷電流に関係なく一定であります。
従ってこの時点でaはイかニになります。
銅損は、負荷電流(出力)の2乗に比例して大きくなります。
従ってbはニになります。
【答え・ニ】
問題13
- インバータ（逆変換装置）の記述として、正しいものは。
- イ.交流電力を直流電力に変換する装置
- ロ.直流電力を交流電力に変換する装置
- ハ.交流電力を異なる交流の電圧、電流に変換する装置
- ニ.直流電力を異なる直流の電圧、電流に変換する装置
【解説】
インバータとは直流電力を交流電力に変換する電力変換装置のことです。
任意の周波数に変換することも可能です。
交流電力を直流電力に変換する装置は、コンバータを指します。
【答え・ロ】
問題14
- 低圧電路で地絡が生じたときに、自動的に電路を遮断するものは。
【解説】
低圧電路で地絡が生じたときに、自動的に電路を遮断するものは、漏電遮断器です。

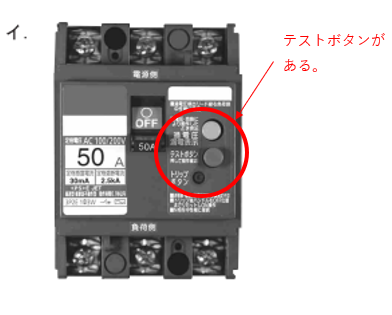

漏電遮断器は以下のようなテストボタン等があるのが特徴です。
- ロ.リモコンリレー
- ハ.配線用遮断器
- ニ.電磁開閉器
【答え・イ】
問題15

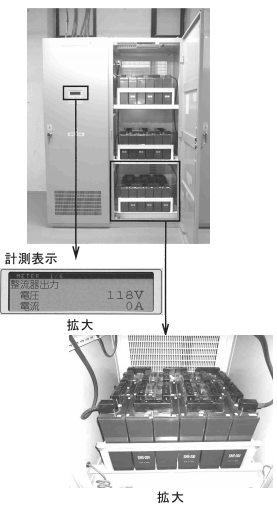

- 写真に示す自家用電気設備の説明として、最も適当なものは。
- イ.低圧電動機などの運転制御、保護などを行う設備
- ロ.受変電制御機器や、停電時に非常用照明器具などに電力を供給する設備
- ハ.低圧の電源を分岐し、単相負荷に電力を供給する設備
- ニ.一般送配電事業者から高圧電力を受電する設備
【解説】
これは蓄電池設備です。
主に施設の非常用照明や変電所などの開閉器を停電時に動作させるために利用されます。
